صمام الكرة المحورية المطروقة

يُستخدم صمام الكرة المحورية لقطع أو توصيل الوسائط في مختلف الفئات من 150 إلى 2500. تُصنع الصمامات من مواد مختلفة، وهي مناسبة لمختلف الوسائط، مثل الماء، والبخار، والنفط، والغاز المسال، والغاز الطبيعي، وغاز الفحم، وحمض النيتريك، والمؤكسد، واليوريا، وغيرها. تشمل أوضاع التشغيل التشغيل اليدوي والكهربائي. يمكن استخدام اللحام بالشفة أو اللحام التناكبي في نهايتي التوصيل.

السمات الهيكلية

1. الحجب المزدوج والنزيف (DBB)
عند إغلاق الصمام وتفريغ التجويف الأوسط عبر صمام التفريغ، يقوم المقعدان العلوي والسفلي بسد السائل عند المدخل والمخرج بشكل مستقل، مما يحقق وظيفة السد المزدوج. ومن وظائف جهاز التفريغ أيضًا فحص مقعد الصمام للكشف عن أي تسرب أثناء الاختبار. بالإضافة إلى ذلك، يمكن غسل الرواسب داخل الجسم وتفريغها عبر جهاز التفريغ، مما يقلل من تلف المقعد بسبب شوائب الوسط.

2. عزم تشغيل منخفض
صمام الكرة الأنبوبي المحوري يعتمد هيكل الكرة المحورية ومقعد الصمام العائم، مما يقلل عزم الدوران تحت ضغط التشغيل. يستخدم PTFE ذاتي التشحيم ومحمل انزلاقي، مما يقلل معامل الاحتكاك إلى أدنى حد، بالتزامن مع ساق عالية الكثافة والنعومة.

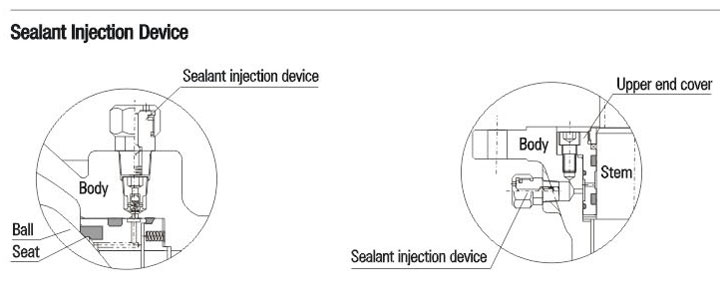

3. جهاز الختم في حالات الطوارئ
جميع صمامات الكرة التي يبلغ قطرها 6 بوصات أو أكثر (DN150) مُصممة بجهاز حقن مادة مانعة للتسرب على الساق والمقعد. في حال تلف حلقة المقعد أو حلقة الجذع الدائرية (O) بسبب حادث، يُمكن حقن مادة مانعة للتسرب بواسطة جهاز الحقن لتجنب تسرب المواد على حلقة المقعد والساق. عند الحاجة، يُمكن استخدام نظام الختم المساعد لغسل وتزييت القاعدة للحفاظ على نظافتها.

4. تصميم هيكل مقاوم للحريق
في حالة نشوب حريق أثناء استخدام الصمام، ستتحلل أو تتلف حلقة المقعد، وحلقة الساق الدائرية، وحلقة الشفة الوسطى المصنوعة من مادة PTFE أو المطاط أو غيرها من المواد غير المعدنية تحت درجات الحرارة العالية. تحت ضغط الوسط، يدفع صمام الكرة مثبت المقعد بسرعة نحو الكرة، مما يجعل حلقة الختم المعدنية تلامس الكرة، ويشكل هيكل مانع تسرب معدني إضافي، مما يُمكّن من التحكم بفعالية في تسرب الصمام. يتوافق تصميم هيكل صمام الكرة ذي الأنابيب المحورية المقاوم للحريق مع متطلبات API 607 ​​وAPI 6FA وBS 7655 وغيرها من المعايير.

5. هيكل مضاد للكهرباء الساكنة
يتم توفير صمام الكرة مع هيكل مضاد للكهرباء الساكنة ويعتمد جهاز تفريغ الكهرباء الساكنة لتشكيل قناة ثابتة مباشرة بين الكرة والجسم أو تشكيل قناة ثابتة بين الكرة والجسم من خلال الجذع، وذلك لتفريغ الكهرباء الساكنة الناتجة عن الاحتكاك أثناء فتح وإغلاق الكرة والمقعد من خلال خط الأنابيب، وتجنب الحرائق أو الانفجارات التي قد تسببها الشرارة الساكنة وضمان سلامة النظام.
6. هيكل مانع تسرب المقعد موثوق به
يتم إحكام غلق مقعد الصمام من خلال مثبتين عائمين. يمكن لهما التحرك محوريًا لسد السائل، بما في ذلك إحكام غلق الكرة وإحكام غلق الجسم. يتم إحكام غلق مقعد الصمام منخفض الضغط عن طريق الشد المسبق بالزنبرك. بالإضافة إلى ذلك، تم تصميم تأثير مكبس مقعد الصمام بشكل معقول، مما يحقق إحكام غلق عالي الضغط بفضل ضغط الوسط نفسه. يمكن تحقيق نوعين من إحكام غلق الكرة.
7. ختم واحد (تخفيف الضغط التلقائي في التجويف الأوسط للصمام)
عادةً ما يُستخدم هيكل مانع تسرب واحد، أي مانع تسرب علوي فقط. بفضل استخدام مقعدي مانع تسرب علوي وسفلي مستقلين، يتغلب الضغط الزائد داخل تجويف الصمام على تأثير الشد المسبق للزنبرك، مما يسمح بانفصال المقعد عن الكرة وتخفيف الضغط تلقائيًا باتجاه الجزء السفلي.

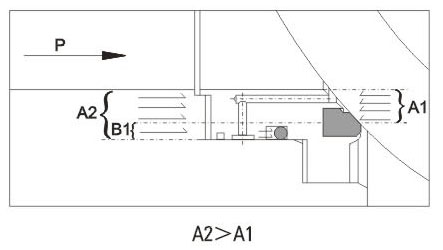

الجانب العلوي: عندما يتحرك المقعد محوريًا على طول الصمام، يُنتج الضغط P على الجزء العلوي (المدخل) قوة عكسية على A1. ولأن A2 أعلى من A1، فإن A2-A1 = B1، فتدفع القوة المؤثرة على B1 المقعد نحو الكرة، مما يُحقق إحكامًا مُحكمًا للجزء العلوي.

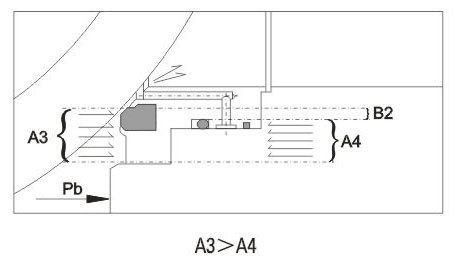

الجانب السفلي: بمجرد زيادة ضغط Pb داخل تجويف الصمام، تكون القوة المؤثرة على A3 أكبر منها على A4. وبما أن A3-A4 = B2، فإن فرق الضغط على B2 سيتغلب على قوة الزنبرك، مما يُمكّن المقعد من الانفصال عن الكرة، ويخفف الضغط عن تجويف الصمام إلى الجزء السفلي. بعد ذلك، يُحكم غلق المقعد والكرة بإحكام.

8. الختم المزدوج (مكبس مزدوج)
يمكن تصميم صمام الكرة الأنبوبي المحوري بهيكل إحكام مزدوج قبل وبعد الكرة لتلبية متطلبات الاستخدام الخاصة وظروف الخدمة. يتميز بتأثير مكبس مزدوج. في الظروف العادية، يعتمد الصمام عادةً على إحكام أساسي. في حال تلف إحكام المقعد الأساسي وتسببه في تسرب، يقوم المقعد الثانوي بوظيفة الإحكام ويعزز موثوقيته.

يعتمد المقعد على هيكل مُركّب. مانع التسرب الأساسي مصنوع من معدن مُتداخل. أما المانع الثانوي فهو حلقة مطاطية من الفلور، تضمن وصول صمام الكرة إلى مستوى الفقاعة. عند انخفاض فرق الضغط، يضغط مقعد الختم على الكرة عبر آلية الزنبرك لتحقيق الختم الأساسي. عند ارتفاع فرق الضغط، تزداد قوة غلق المقعد والجسم تبعًا لذلك، مما يُحكم غلق المقعد والكرة ويضمن أداءً جيدًا للختم.
الختم الأساسي: أعلى. عند انخفاض فرق الضغط أو انعدامه، يتحرك المقعد العائم محوريًا على طول الصمام تحت تأثير الزنبرك، ويدفع المقعد نحو الكرة للحفاظ على إحكام الختم. عند زيادة ضغط خط الأنابيب P، تكون القوة المؤثرة على المنطقة A2 من مقعد الصمام أعلى من القوة المؤثرة على المنطقة A1، أي A2-A1 = B1. وبالتالي، تدفع القوة المؤثرة على B1 المقعد نحو الكرة، مما يُحقق إحكامًا في الجزء العلوي.

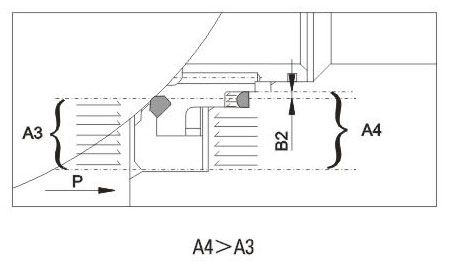

الختم الثانوي: باتجاه مجرى الهواء. عند انخفاض فرق الضغط أو انعدامه، يتحرك المقعد العائم محوريًا على طول الصمام تحت تأثير الزنبرك، ويدفع المقعد نحو الكرة للحفاظ على إحكام الختم. عند زيادة ضغط تجويف الصمام P، تكون القوة المؤثرة على المساحة A4 من مقعد الصمام أكبر من القوة المؤثرة على المساحة A3، أي A4-A3 = B1. وبالتالي، تدفع القوة المؤثرة على B1 المقعد نحو الكرة، مما يُحقق إحكامًا في الجزء العلوي.

9. جهاز تخفيف الأمان
نظرًا لأن صمام الكرة مصمم بختم أولي وثانوي متقدم له تأثير مكبس مزدوج، ولا يمكن للتجويف الأوسط تحقيق تخفيف الضغط تلقائيًا، فيجب تركيب صمام تخفيف الأمان على الجسم لمنع خطر تلف الضغط الزائد داخل تجويف الصمام الذي قد يحدث بسبب التمدد الحراري للوسط. يكون توصيل صمام تخفيف الأمان عادةً NPT1/2. ومن النقاط الأخرى التي يجب ملاحظتها أن وسط صمام تخفيف الأمان يتم تفريغه مباشرة في الغلاف الجوي. في حالة عدم السماح بالتفريغ المباشر في الغلاف الجوي، نقترح استخدام صمام الكرة ذو الهيكل الخاص لتخفيف الضغط تلقائيًا باتجاه التيار العلوي. راجع ما يلي لمزيد من التفاصيل. يرجى الإشارة إليه بالترتيب إذا لم تكن بحاجة إلى صمام تخفيف الأمان أو إذا كنت ترغب في استخدام صمام الكرة ذو الهيكل الخاص لتخفيف الضغط تلقائيًا باتجاه التيار العلوي.

10. البنية الاجتماعية لتخفيف الضغط التلقائي نحو التيار العلوي
نظرًا لأن صمام الكرة مصمم بختم أساسي وثانوي متقدم بتأثير مكبس مزدوج، ولا يمكن للتجويف الأوسط تحقيق تخفيف الضغط تلقائيًا، يوصى بصمام الكرة ذو الهيكل الخاص لتلبية متطلبات تخفيف الضغط التلقائي وضمان عدم تلوث البيئة. في الهيكل، يعتمد التيار العلوي على الختم الأساسي ويتبنى التيار السفلي الختم الأساسي والثانوي. عند إغلاق صمام الكرة، يمكن للضغط في تجويف الصمام تحقيق تخفيف الضغط تلقائيًا إلى التيار العلوي، وذلك لتجنب الخطر الناجم عن ضغط التجويف. في حالة تلف المقعد الأساسي وتسربه، يمكن للمقعد الثانوي أيضًا أن يلعب وظيفة الختم. ولكن يجب إيلاء اهتمام خاص لاتجاه تدفق صمام الكرة. أثناء التركيب، لاحظ اتجاهات المنبع والمصب. ارجع إلى الرسومات التالية لمبدأ ختم الصمام بالهيكل الخاص.

11. الجذعية دليل على التفجير
يعتمد الساق هيكلًا مقاومًا للنفخ. صُمم الساق بحيث يكون أسفله موطئ قدم، مما يمنعه من النفخ بسبب الوسط، حتى في حالة وجود ضغط غير طبيعي في تجويف الصمام، وذلك بفضل وضع غطاء الطرف العلوي والبرغي.

12. مقاومة التآكل ومقاومة إجهاد الكبريتيد
سُمك جدار الهيكل مُخصصٌ لمقاومة التآكل. يخضع ساق الفولاذ الكربوني، والعمود الثابت، والكرة، والمقعد، وحلقة المقعد للطلاء الكيميائي بالنيكل وفقًا لمعايير ASTM B733 وB656. كما تتوفر مواد مقاومة للتآكل متنوعة ليختار المستخدمون منها.
وفقًا لمتطلبات العميل، يمكن اختيار مواد الصمام وفقًا لـ NACE MR 0175/ISO 15156 أو NACE MR 0103، ويجب إجراء رقابة صارمة على الجودة وفحص الجودة أثناء التصنيع من أجل تلبية المتطلبات في المعايير وتلبية شروط الخدمة في بيئة الكبريتات.

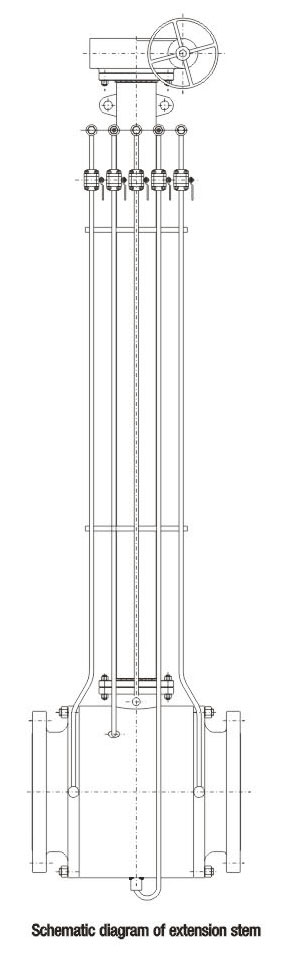

13. ساق التمديد
بالنسبة للصمامات المُدمجة، يُمكن توفير ساق التمديد عند الحاجة إلى التشغيل الأرضي. يتكون ساق التمديد من ساق، وصمام حقن مانع التسرب، وصمام تصريف، ويمكن تمديده لأعلى لسهولة التشغيل. يُرجى من المستخدمين تحديد متطلبات ساق التمديد وطولها عند تقديم الطلبات.
بالنسبة لصمامات الكرة التي يتم تشغيلها من خلال عمليات كهربائية وهوائية وهوائية - هيدروليكية، يجب أن يكون طول ساق التمديد من مركز خط الأنابيب إلى الحافة العلوية.
